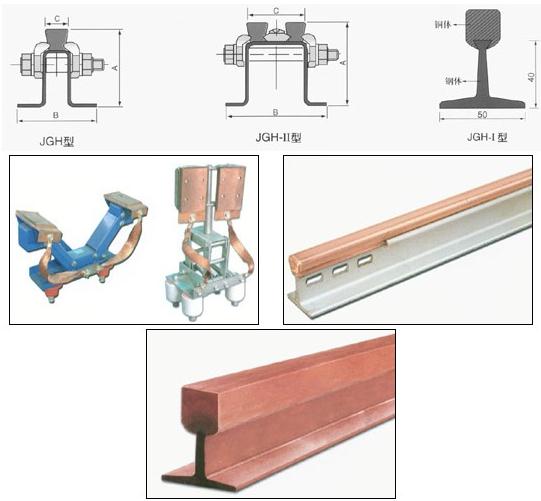

安全剛體滑觸線由燕尾槽鋼棒和高剛度工字鋼構成，其嵌裝工藝保證了銅棒和工字鋼的緊密結合，采用高強度專用絕緣子作支撐，從而組成向各種起重機械設備饋電的移動滑觸線。
一、安全剛體滑觸線產品特點
1.運行可靠，絕不發生電源中斷故障。
2.可使用于高溫、高粉塵、高腐蝕等惡劣環境。
3.采用燕尾槽嵌裝工藝后，解決了其它剛體滑線運行中受振動引起的螺絲松動現象，從而保證滑線整體牢固可靠。
4.機械強度大，不易彎曲變形，能承受強大的短路沖擊電流。
5.可根據用戶需要設定截流量，最大可達3000A，電壓等級可達到5KV以上。
6.采用銅導體，可大幅度降低導線電能損耗。
7.添加輔助電纜后，可組成低阻抗滑觸線，線路阻抗成倍降低。
8.布線可以在上部或側面滑觸。
9.JGH-Ⅱ型滑觸線更有散熱面特大，結構緊湊簡單，安裝維修方便等優點。
二、安全剛體滑觸線產品型號與規格
剛體滑觸線的規格按梯形銅線的標截面來定
|
型 號
|
標稱截面mm2
|
額定電流值(A)
|
重量(Kg/6m)
|
|
JGH-85
|
85
|
500
|
24.3
|
|
JGH-110
|
110
|
600
|
25.9
|
|
JGH-170
|
170
|
800
|
29.4
|
|
JGH-240
|
240
|
1000
|
46.1
|
|
JGH-320
|
320
|
1200
|
50.4
|
|
JGH-170Ⅱ
|
2×170
|
1300
|
53.9
|
|
JGH-240Ⅱ
|
2×240
|
1800
|
62.2
|
|
JGH-320Ⅱ
|
2×320
|
2200
|
68.8
|
|
注：滑觸線標準長度：6m，可根據用戶需求設置載流量，最大可達3000A以上。
|
|||
|
型 號
|
標稱截面mm2
|
額定電流值(A)
|
重量(Kg/6m)
|
|
JGH-100
|
100
|
495
|
29.34
|
|
JGH-150
|
150
|
620
|
32.01
|
|
JGH-200
|
200
|
728
|
34.68
|
|
JGH-300
|
300
|
1050
|
40.02
|
|
JGH-400
|
400
|
1210
|
45.36
|
|
JGH-500
|
500
|
1500
|
50.70
|
|
JGH-600
|
600
|
1800
|
56.04
|
|
JGH-700
|
700
|
2100
|
61.38
|
|
JGH-800
|
800
|
2400
|
66.72
|
|
JGH-1000
|
1000
|
3000
|
79.8
|
|
注：滑觸線標準長度：6m，可根據用戶需求設置載流量，最大可達3000A以上。
|
|||

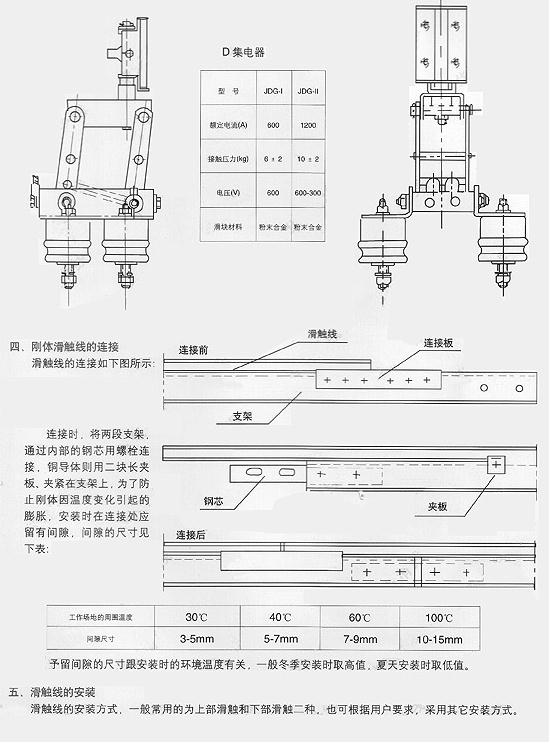

| 型號 | 額定電流(A) | 接觸壓力 | 電壓(V) | 滑塊材料 |
| JGH-Ⅰ(Ⅱ) | 500—1200 | 10±2 | 500—3000 | 粉末合金 |
